樓主發表于: 2010-03-09 18:34

只看樓主 | 小中大

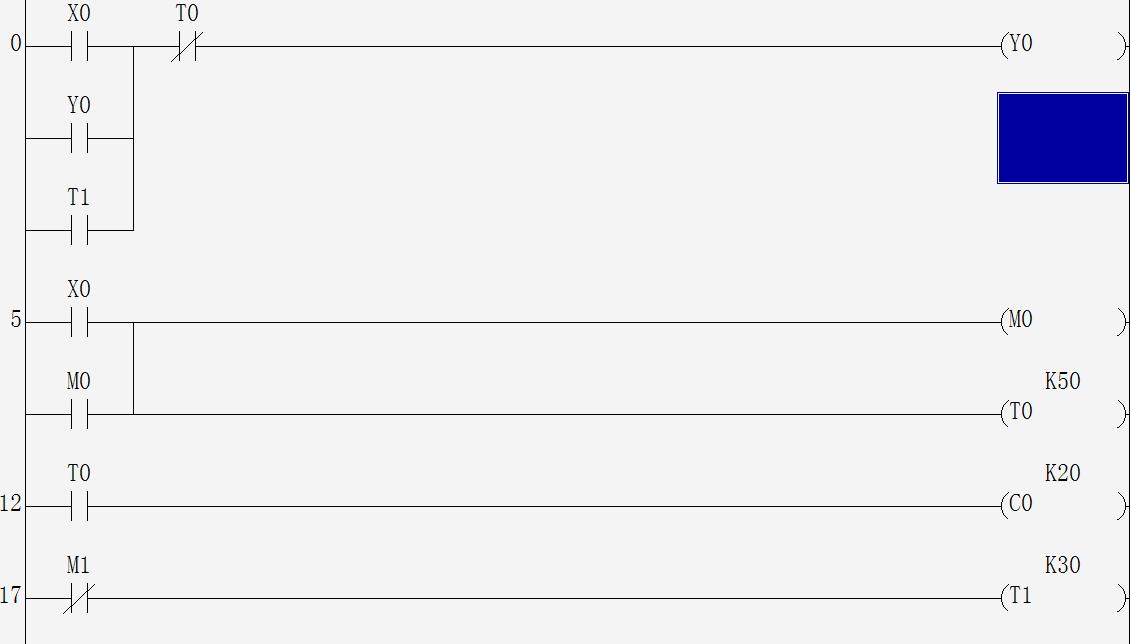

圖片：

如圖各位老師看我做的對不對有不對的地方請指導指導我很愛學的有教我的老師請加QQ530845191 謝謝了！

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5291 個
工控威望: 7517 點
下載積分: 160947 分
在線時間: 3235(小時)
注冊時間: 2007-11-21
最后登錄: 2025-06-06
查看sjm213的主題 / 回貼

1樓發表于: 2010-03-10 13:40

只看該作者 | 小中大

你對于計數器的理解有誤。
為了實現C0的計數，你必須讓T0由OFF狀態轉換到ON狀態。
而在你現在的程序里，一旦X0接通之后，M0就會(huì )保持在ON的狀態，那么5秒之后將T0導通而無法斷開。
所以C0只能計數1次，之后再無動作。
為了簡單起見，你可以將計數器條件T0換成輸入點X0，然后通過該輸入點的ON--OFF切換來觀察計數器的計數值的變化。
