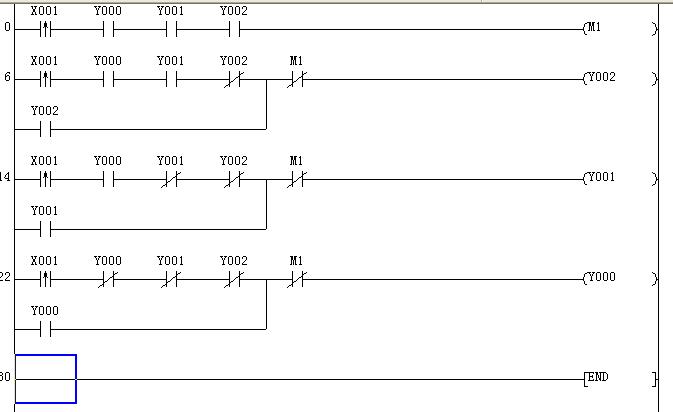

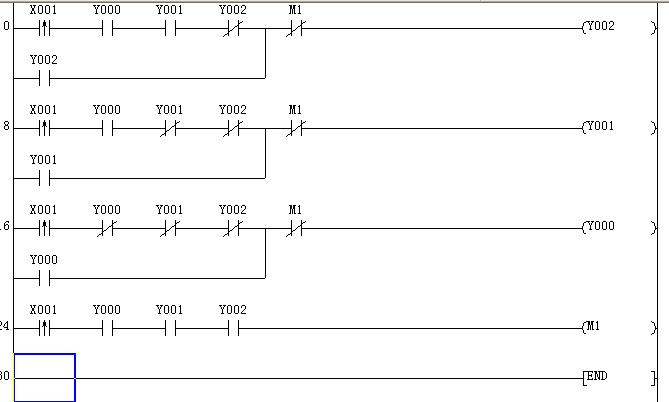

大家好：2樓的梯形圖能實現一樓的功能，如果把2樓的梯形圖改變排列后同樣產生不同的結果，附上截圖請高手指點。

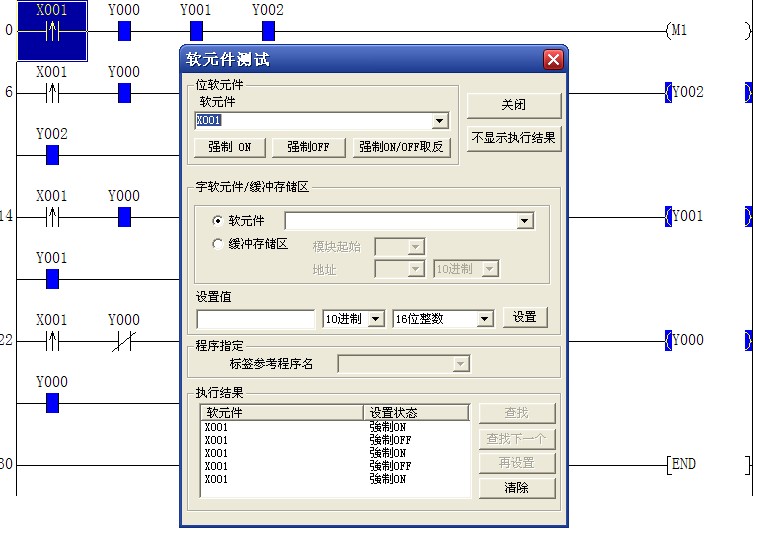

圖一：

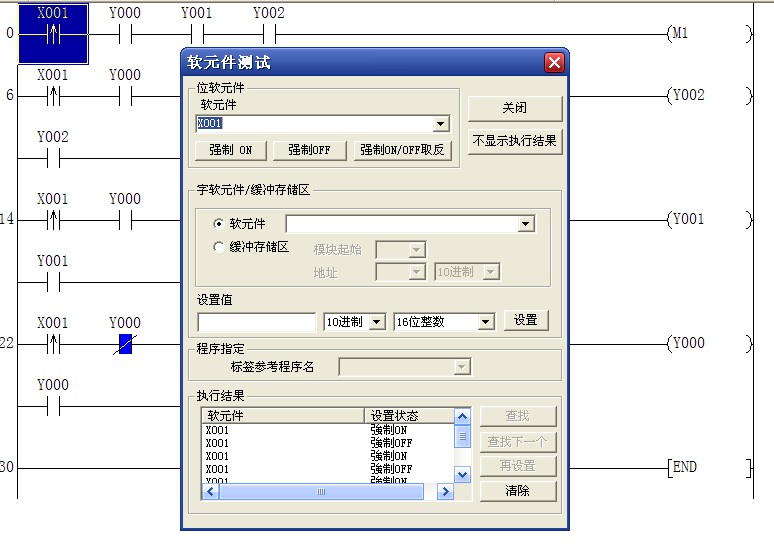

  圖二：

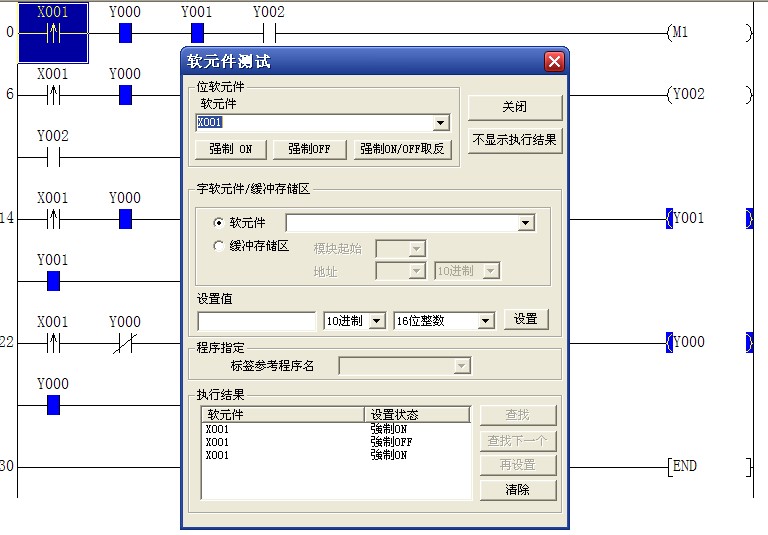

  圖三：

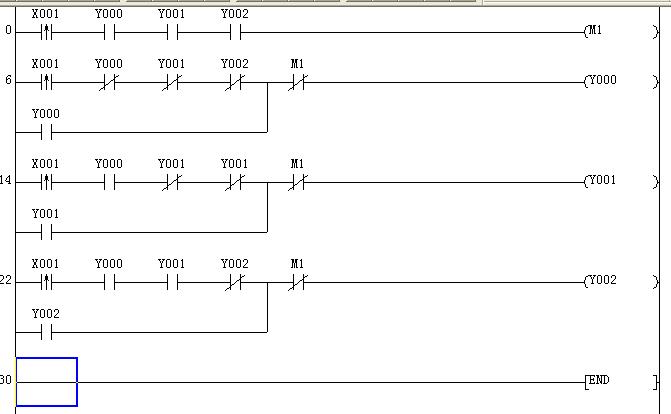

  圖四：

2樓的程序實現不了1樓所要描述的功能�。�！不信，你們可以防真試試看看��！

由于PLC的的掃描周期是MS級的...而我們的操作會(huì )在掃描周期以上..因此根本是不能看到上面的現象的.因此上面的程序是不能實現控制的要求的.試一下用觸點比較的指令來做是完全可以達到這個要求的....

二樓程序有問題，無法實現。第一次按X1,Y0有輸出，第二次按X1,Y1輸出，第三次按X1時Y2的輸出實際是毫秒級無法覺察，同時當Y2一有輸出就會(huì )使Y0.Y1.Y2同時復位，

我怎么看也感覺二樓的可以實現啊。。。。當然，沒實際試驗。。。

二樓的可以實現的 程序順序不能錯 因為涉及到一個掃描周期問題
大家可以討論討論 一樓的要求可以用傳統電路只用中間繼電器實現嗎？

引用

引用第14樓zhou8441于2009-09-07 19:13發表的  :
2樓的程序實現不了1樓所要描述的功能�。�！不信，你們可以防真試試看看��！

可以直接寫到PLC里試試，有時仿真會(huì )跟實物有差別。因為仿真時固定為200MS掃描時間

引用

引用第15樓kensondeng于2009-09-07 20:14發表的  :
由于PLC的的掃描周期是MS級的...而我們的操作會(huì )在掃描周期以上..因此根本是不能看到上面的現象的.因此上面的程序是不能實現控制的要求的.試一下用觸點比較的指令來做是完全可以達到這個要求的....

正因為是MS級的，所以要用上升沿指令。
按下按鈕，只接通一個掃描周期。如果按鈕一直按著，下一個掃描周期會(huì )忽略這個按鈕的接通狀態。除非斷開一次，重新接通。
理解起來比較抽象，大家可以寫幾行程序，寫到PLC實際試一下，就會(huì )看到效果了

回復所有對2樓程序有疑問的朋友
實物和仿真都能通過。由于PLC工作的特殊性，告訴我們不同位置的相同程序，會(huì )得到不同的效果。這跟繼電接觸器的理解是不一樣的。

2樓的程序本人仿真了一下，還是可以的，但是步序要正確，否則...............................

我覺得這個程序沒什么實際意義，用處不大
