PPI協議是S7-200 CPU最基本的通信方式，通過原來自身的端口（PORT0或PORT1）就可以實現通信，是S7-200默認的通信方式。同時，它也是一種主從協議通信，主從站在一個令牌環網中，主站發送要求到從站器件，從站器件響應；從站器件不發信息，只是等待主站的要求并對要求作出響應。如果在用戶程序中使能PPI主站模式，就可以在主站程序中使用網絡(luò )讀寫指令來讀寫從站信息。而從站程序沒有必要使用網絡(luò )讀寫指令。注意，從站與從站之間不能直接數據交換。
實現PPI通信的步驟：
本文以觸摸屏與兩臺S7-200Smart PLC的無線 PPI 通信實現過程為例，具體說明使用PPI協議實現通信的步驟。在本方案中采用了西門子PLC專用無線通訊終端DTD434M，作為實現無線通訊的硬件設備。能夠穩定方便的實現無線 PPI網絡(luò )，無需更改網絡(luò )參數或原有程序，直接替換有線Rs485通訊。

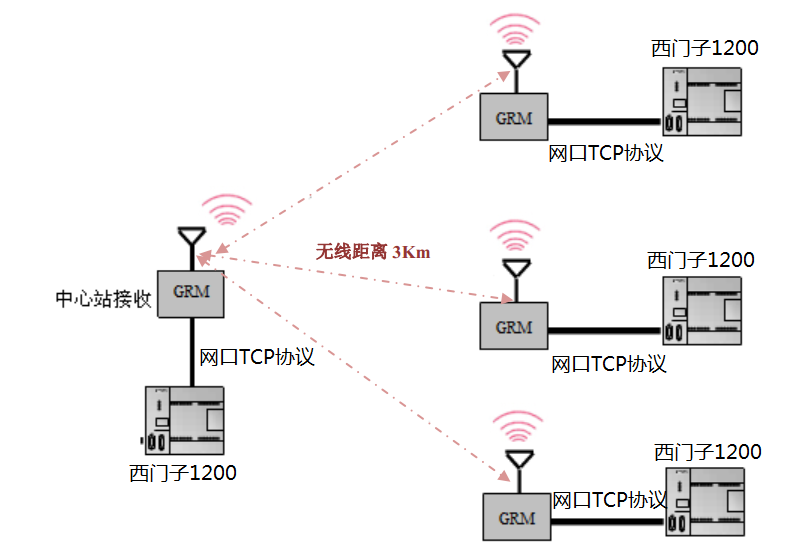

無線網絡(luò )圖 ▼
測試設備與參數：
● 觸摸屏：TK6071IQ × 1臺
● 200SMART型號：CPU SR20 × 2臺
● 無線通訊終端：歐美系PLC專用無線通訊終端-DTD434MC × 3塊
● 數據線：西門子PLC專用485線 × 1根
● 觸摸屏數據線：觸摸屏專用Rs485數據線 × 1根
● 主從關系：1主2從
● 通訊接口：Rs485接口（兩線制）
● 通訊參數：9600，8，E，1
● 供電：9-24VDC
● 傳輸距離：100米，500米，1KM，3KM，20KM
無線通訊終端主要特征:
◆ 直接代替有線RS485方案，實現無線組網通訊；
◆ 全數字無線加密方式，保證數據安全可靠；
◆ 直流9~24V寬電源電壓供電，平均工作電流小于50mA；
◆ 通信接口：RS232/RS485；
◆ 支持標準串口協議：Modbus RTU協議、PPI協議。
接線方式：
1.觸摸屏與達泰無線設備的接線
第一步：將觸摸屏專用Rs485數據線紅色導線與DTD434MC的A端口相連接；將觸摸屏專用Rs485數據線黑色導線與DTD434MC的B端口相連接
第二步：無線通訊終端設置開關中最后一位（K8-8）撥碼開關向上
第三步：給無線通訊終端接入天線
第四步：全部接線結束后，給觸摸屏與無線通訊終端供電
2.PLC與達泰無線設備的接線
威綸通觸摸屏實現PPI主站：
打開“威綸通觸摸屏1主2從PPI例程.emtp”
系統參數設置；觸摸屏畫面制作；1號從站的I點設置；1號從站的Q點設置；2號從站的I點設置；2號從站的Q點設置。
西門子PLC實現PPI從站：
PLC參數設置；設置PLC地址（設置一臺PLC地址設為1，另外一臺PLC地址設為2。選擇“參數—模塊參數—485串口”）；CPU模式（選擇：RUN，將程序下載到PLC里面）
無線通訊測試：
1. 觸摸屏輸出信號
通過觸摸屏上面的按鈕給1號從站Q點信號，看200SMART對應的Q點是否有亮，如果點亮，表示通訊正常。
2. PLC輸入信號
通過外部給1號從站I點信號，看觸摸屏對應的點是否有亮，如果點亮，表示通訊正常。
