iftengfree
級別: 探索解密
精華主題: 0
發帖數量: 90 個
工控威望: 185 點
下載積分: 858 分
在線時間: 39(小時)
注冊時間: 2016-09-18
最后登錄: 2025-03-27
查看iftengfree的 主題 / 回貼
樓主  發表于: 2019-06-29 09:43
沒有現成的通訊線，所以就自己做了一條，plc側端口是梯形9針母頭（2,3,5號腳），屏側是梯形9針公頭（6,9,5號腳），RS232通訊，我在屏的設置是：COM1，19200，E,7，1，但是顯示通訊不上，波特率改成9600也不行，改成COM2也不行，請問大神屏側該怎么設置，硬件連接應該沒問題吧
eledesigner
懂一點點
級別: 工控俠客
精華主題: 0
發帖數量: 1951 個
工控威望: 2213 點
下載積分: 2945 分
在線時間: 2345(小時)
注冊時間: 2009-08-21
最后登錄: 2025-06-07
查看eledesigner的 主題 / 回貼
1樓  發表于: 2019-06-29 09:53
10塊錢買一條
langui
級別: 論壇先鋒
精華主題: 0
發帖數量: 1571 個
工控威望: 1793 點
下載積分: 6321 分
在線時間: 666(小時)
注冊時間: 2014-06-16
最后登錄: 2025-06-06
查看langui的 主題 / 回貼
2樓  發表于: 2019-06-29 09:55
是你線沒接對，9針那邊不是235，那是232的接法。應該是5條線，詳細接法你去度娘或威綸通官網看看
iftengfree
級別: 探索解密
精華主題: 0
發帖數量: 90 個
工控威望: 185 點
下載積分: 858 分
在線時間: 39(小時)
注冊時間: 2016-09-18
最后登錄: 2025-03-27
查看iftengfree的 主題 / 回貼
3樓  發表于: 2019-06-29 10:34
三菱工控板是用RS232通訊，不知道威綸支不支持232
68074633
級別: 工控俠客
精華主題: 0
發帖數量: 192 個
工控威望: 2140 點
下載積分: 13535 分
在線時間: 321(小時)
注冊時間: 2014-06-25
最后登錄: 2025-05-21
查看68074633的 主題 / 回貼
4樓  發表于: 2019-06-29 17:31

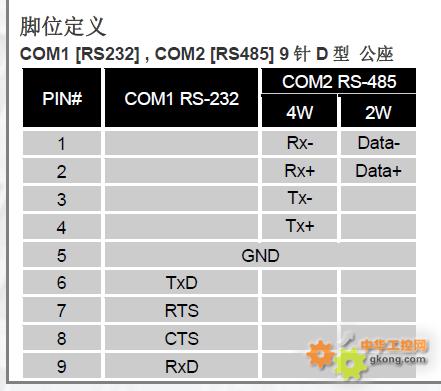

圖片：
同樣的觸摸屏和plc。我的是沒有問題的。買根線最省事又好看。
檢查線有沒有問題。串口助手軟件可以檢查
觸摸屏是不是設置為三菱通訊協議。檢查觸摸屏與其它PLC通訊是不是正常
燕趙刀客
級別: 探索解密
精華主題: 0
發帖數量: 25 個
工控威望: 119 點
下載積分: 323 分
在線時間: 58(小時)
注冊時間: 2009-12-06
最后登錄: 2025-05-14
查看燕趙刀客的 主題 / 回貼
5樓  發表于: 2019-06-29 21:34
這個問題我也沒有解決，想一屏兩機，觸摸屏是維綸TK6070IK,PLC是西門子s7-200，fx3uPLC
西門子用485通訊，fx3u用RS232通訊
