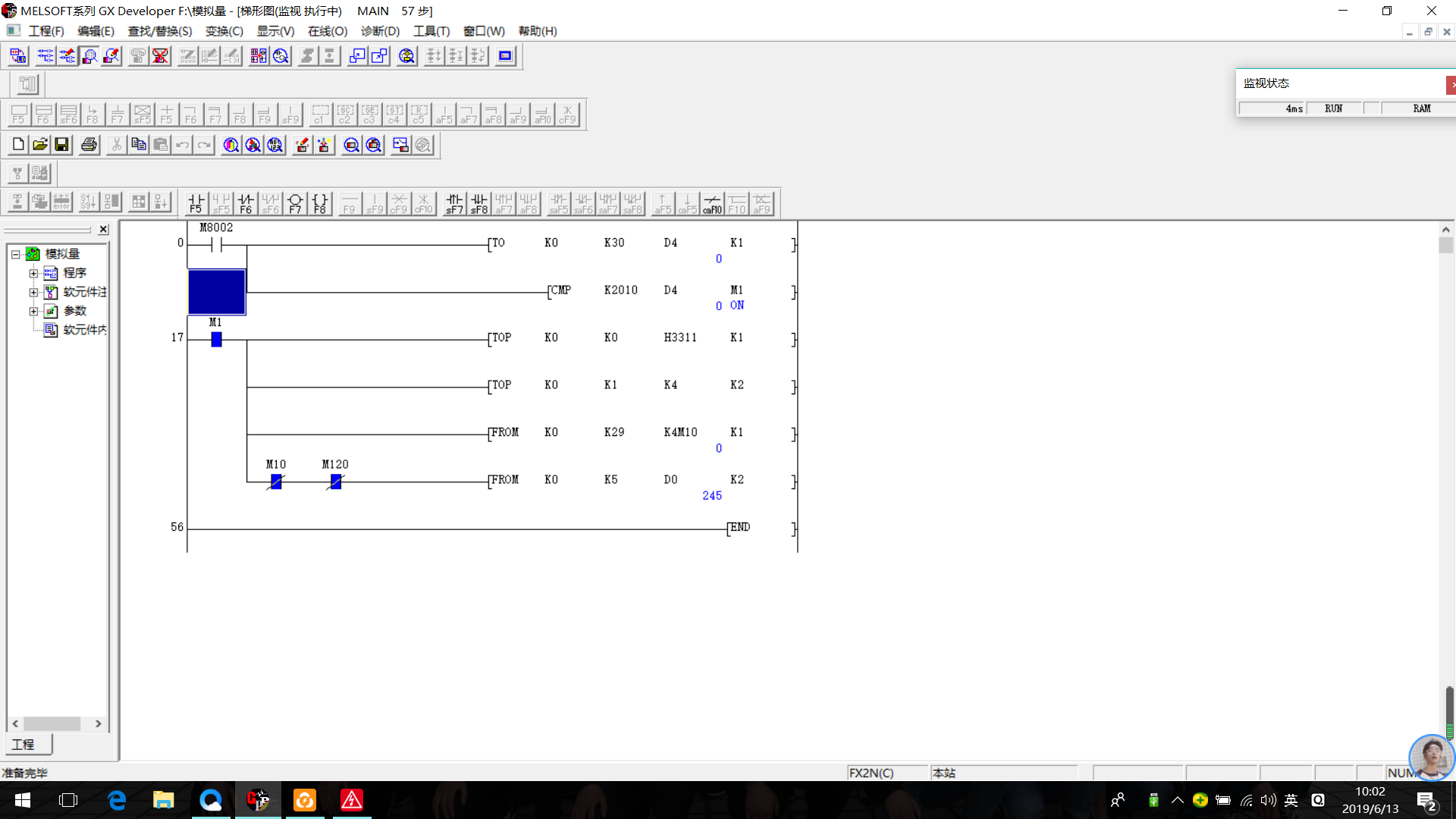

請問我PLC模擬量溫度數值已經讀出來了，但是這個數值如何轉化為實際溫度呢？求大神講解一下

FX3U或以上機型可以使用SCL線形標定指令。

FX2N或早先機種可以使用直線方程進行計算，當然，SCL指令實質也就是直線方程。

如果有觸摸屏或者上位組態軟件的話，可以使用組態軟件或者觸摸屏中的線形標定功能，不需要編寫程序。

Good Luck~

有人會(huì )的嗎？

求模擬量值在模擬量范圍（上限-下限）中的百分比；
然后用這個百分比乘溫度探頭對應的溫度范圍.

即圖中橫坐標作為溫度軸

2n和3u這個精度是不一樣的，對應的數值也是不一樣

先確認你的溫度與AD值的關係
例如我曾遇過4~20mA溫度轉換類比電路板
他的基準是100~200度對應4~20mA
然後是你的類比模組的解析度
FX2N-4AD #0是H3311
CH1、CH2的信號是4~20mA
對應是0~1000
那以我的轉換電路板來看
(200度-100度)/1000AD=0.1度/AD
列成方程式為
Y=AX+B
B=100，A=0.1

上面有人提到SCL
SCL是利用暫存器來對應座標圖系
ld m8000
mov    k2    d100    //SCL座標圖點數
mov    k0    d101    //X1
mov    k100    d102    //Y1
mov    k1000    d103    //X2
mov    k200    d104    //Y2
ld m8000
limit    k0    k1000    AD值1    d140
scl    d140    d100    d150
limit    k0    k1000    AD值2    d141
scl    d141    d100    d151

用D100表示座標圖上有兩點，分別是(0,100)與(1000,200)
用limit將AD值箝制在座標圖系範圍內
再把AD值丟入座標圖上找對應的Y
不過這指令我在FX2N內沒找到
