本人在工作中見到過的一些接線編號
1：同一條線二端同一編號，這種編號會(huì )在同接點但編號不同 這種接線在配電柜上的二次電路中 通過接線端子排連接，在維修中不好查找。
2： 所有連線能連接在一個點上 （通過接點相互連通的線）同一編號 這種編號在維修中好查找。
3：控制電路編號有沒標注規范？

遇到的都是一條線兩端同一編號，容易做接線表，接線人員比較好接或自查，檢驗人員好檢查。

以前的項目都是按照同一接點統一編號，沒什么問題

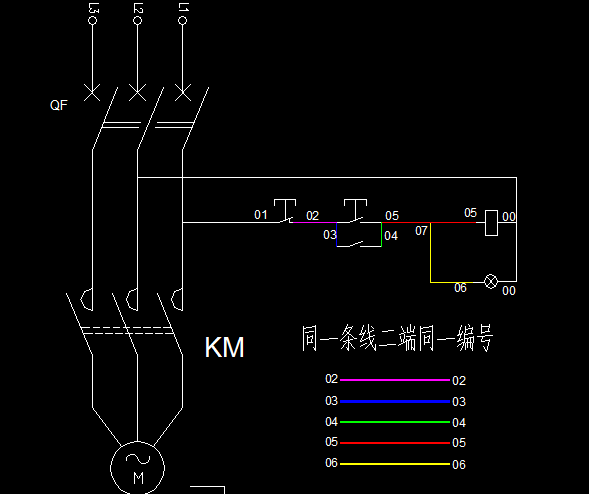

回一樓 同一條線二端同一編號 如果同一結點引出多條線 就會(huì )產生多個不同編號。如圖一的03號接點就會(huì )有三條線引出 產生出圖二的編號  接線與維修會(huì )不會(huì )混亂

進口設備見過這種接線，同一條線兩端編號不一致，一端編號比另一端編號加1。設備帶的原理圖與實際接線對應得起來。

接線編號與原理圖只要一致，影響不大。

繪圖規則要求：同一端點導線（不論多少條）兩端必須同一編號，以示它們是同一電氣（節點）位置。每一個元器件的不同端點，不能用相同的編號，以區別它們的不同端點（聯接點）位置。

如果不按這個規則繪圖接線，那么你會(huì )在實際（特別是維修中）中就不知所措。

還有許多編號規則，因很久不使用，都忘得差不多了。

首先，只要原理圖和實際接線標號一致，都沒什么大問題。但我還是推崇同一條線兩端同號這種標法，理由是方便查線。
比如下面這種情況：
幾百條線，一端在10樓，另一端在1樓。接完線發現有問題，需要查錯。根據圖紙判斷問題可能出在節點M（1#線A端），恰好M點有幾十條線接在一起。如果按照同節點同編號，那根本不知道拆除哪根線判斷故障點。如果是每條線一個編號，就很容易拆除懷疑的線頭以判斷故障。

總結來說，簡單項目（比如單個電柜）同節點同編號比較方便。 大型的項目，還是每根線不同編號為宜。

以上個人意見。

對于線纜或一組線，一般都是跨接兩個不同電氣設備，電纜兩端一般標線纜編號。對于電氣柜內的回路線芯，還是同一接點一個統一編號。也就是電纜編號與線芯號都需要標注。

電纜編號一般用掛牌標識，柜內回路線芯編號一般是套號碼管。兩者用途不一樣

這么復雜，學習了~~~~~
