請教下歐母龍NB系列屏與三菱變頻器通訊寫頻率modbus rtu通訊協議怎樣設置

QQ：532904130
承接橡膠機械設備、水處理設備、貼標設備、鋁箔封口設備、灌裝設備、旋蓋設備等電控系統設計及調試、并提供液壓設備的液壓系統和設備的改進 。

qfgkr

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 192 個
工控威望: 319 點
下載積分: 2214 分
在線時間: 143(小時)
注冊時間: 2011-08-15
最后登錄: 2025-06-05
查看qfgkr的主題 / 回貼

1樓發表于: 2014-03-26 21:32

只看該作者 | 小中大

1.確認你選的變頻器支持Modbus-RTU從站功能
2.NB人機跟變頻器的通訊實際上可以看成人機跟PLC通信，PLC再跟變頻器通訊。即PLC做Modbus-RTU主站，發送Modbus-RTU命令來控制變頻器
3.PLC必須支持Modbus-RTU簡易主站功能！

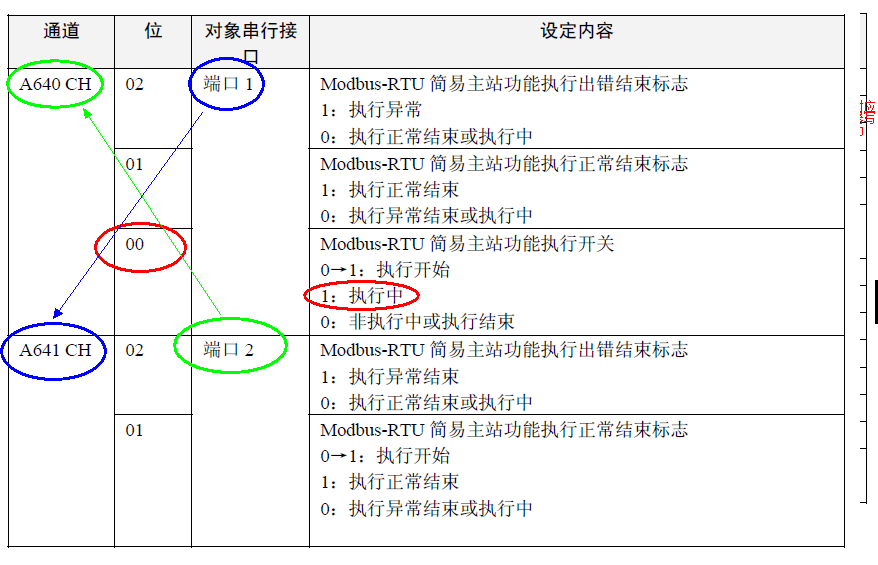

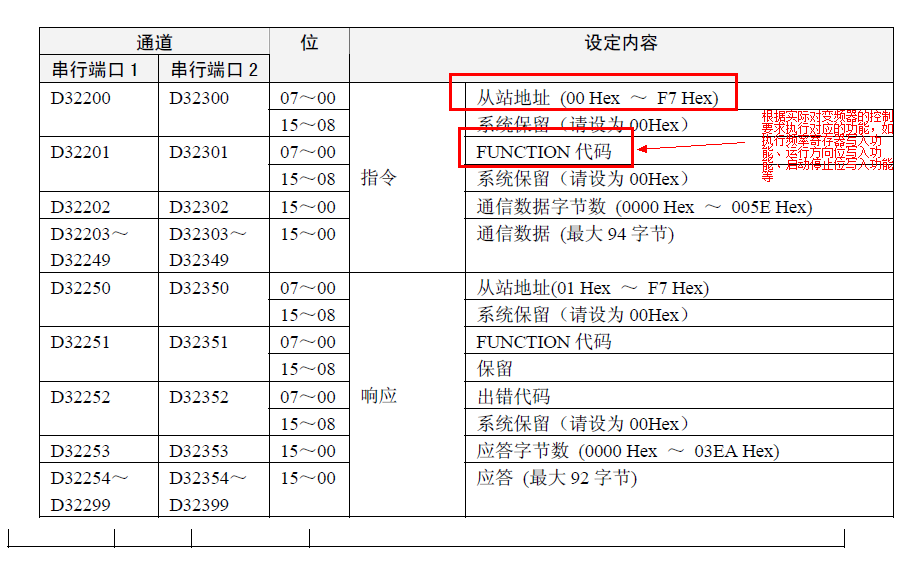

4.不同的PLC發送Modbus-RTU命令使用的IO存儲器地址不同，控制字也不一樣，需要具體對待。歐姆龍PLC分配情況如下所示：
