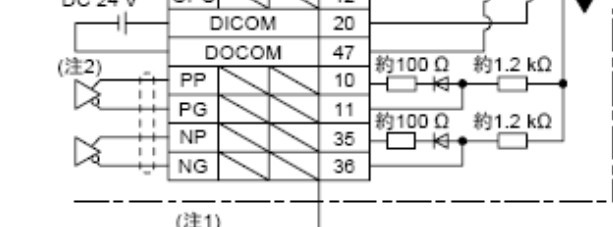

原型號是MR-J2-70A 和 MR-J2S-70A   , 脈沖由單片機發出，就過來3根線 ，分別接 CN1A的 NP 和 PP ，另外一根接到CN1A的 12 和13腳，也就是說12和13腳短接到一起。 CN1B  是 3-13短接 15-20短接。  看接法明顯是 差分輸入，只是，正反轉的差分信號有了公共點，和手冊標準推薦的 不太一樣，但是可以正常運行。

現在改用MR-JE-70A,仍采用該接法，脈沖卻輸不進去？ 電機不轉，軟件監控及實際驅動器上 查看P 顯示界面，確實無脈沖輸入。啥原因？ 單片機 對換過其他設備的板子，好像沒問題。 測試時，信號線是對接的，有接近100MM引線沒有屏蔽層，有影響？


難道 MR-J2  和 MR-JE  對差分信號的要求 不一樣？無法直接替換使用？

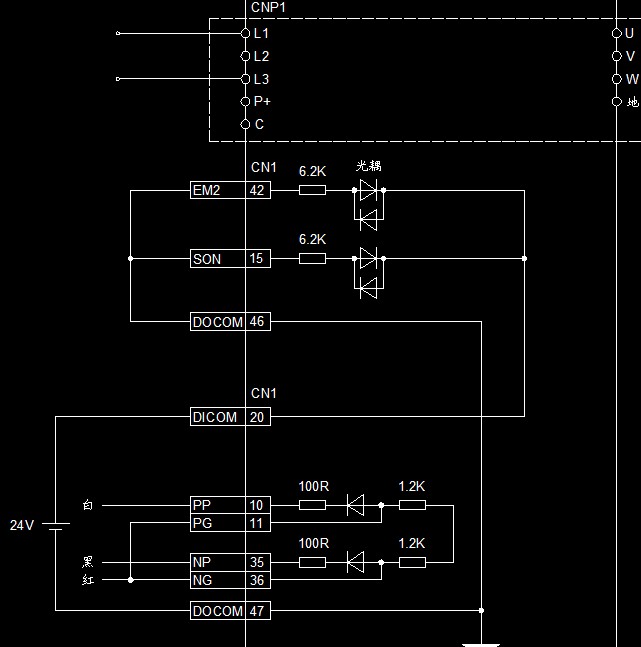

MR-JE其它線是怎么接的？

紅 黑 白 為 上位單片機 出來的3根線

檢查前后極限是否閉合，也可通過PD01設為無效；PA13脈沖輸入類型也檢查一下。

謝謝樓上的解答，把脈沖輸入改為 負 邏輯 ，OK了。 只是搞不清楚，為啥原先J2  J2S之類 為 正 邏輯，到JE 就 要改成 負 邏輯。不光 是 差分 輸入如此，我測試了下 集電極輸入，用FX1S 發脈沖，結果 也要 負 邏輯才 可以。 或許  和  脈沖信號的 源 輸入  或者 漏  輸入 有關系吧。  另外，差分輸入 有公共端，我問過三菱客服技術，說不推薦這樣使用，不知道 影響 使用壽命不？不過。原先的機器 從 J2時期 就開始用，也有些年頭了，希望JE 也能 用住吧。
