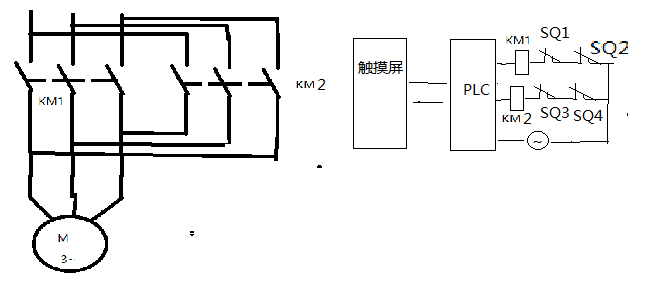

技能大賽上有一題，PLC與觸摸屏相連，PLC無X端子接線，現控制一臺電動機正反轉，實現小車的自動往返，PLC的Y0和Y1上各連交流接觸器一個以實現正反轉控制，行程開關的動斷觸點與線圈串聯，我想問一下，如何實現用行程開關控制，由于PLC上無X接線，實際中又不能通過觸摸屏控制(觸摸屏上無行程開關）？

你是在考驗工控人的智商嗎？
既然PLC沒有輸入點條件，那你就不能將行程連接到輸出點（接觸器）回路中嗎。
這里的意思是PLC輸出只能夠作啟動命令，而正反轉是依靠外圍行程開關動作切換方向了。

不看上面的恢復我就蒙了，想到編碼器，再一看不讓輸入，時間控制。。。。。。。。。

不知行程開關有幾個，你可以先用屏控制動作開始，然后用行程開關控制電機往返即可。

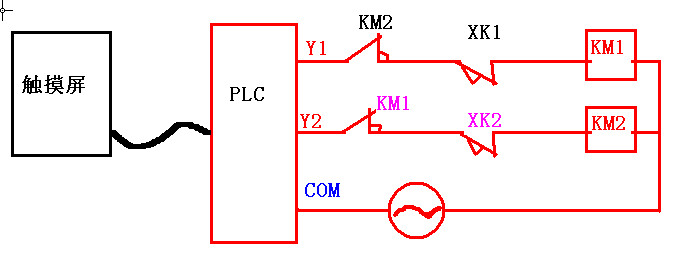

我的題用圖簡述一下，一樓的回復我還是不明白，請指教

引用

引用第1樓wwcwwc于2011-12-02 08:56發表的 關于行程開關控制如何通過PLC控制 :
你是在考驗工控人的智商嗎？
既然PLC沒有輸入點條件，那你就不能將行程連接到輸出點（接觸器）回路中嗎。
這里的意思是PLC輸出只能夠作啟動命令，而正反轉是依靠外圍行程開關動作切換方向了。

他說的是要自動往返的，觸摸屏只是給啟動信號~~~
如果只用外圍行程開關切換往返動作的話，咱見過的行程開關不多，只知道像吊葫蘆上用的那種斷火限位器一類的就能達到這種效果~~

既然是PLC控制KM1和KM2,PLC中無輸入X信號，行程開關的動合信號如何加入到PLC中？用觸摸屏的信號無法代替實際的行程開關，讓電機自動往返的？

這題目有點傻，，用plc就是為了簡化外圍電路，現在有了PLC還要靠外圍控制電路實現動作，有點二呢，，這樣還要PLC干嘛

樓主應該沒把題目說完整，只是選了其中一部分吧~~

對，其它部分與此無關的沒有進行說明。只是此處感覺找不到思路，才發出來請教的

難度不大，用觸摸屏控制Y1,Y2接通就行了。至于電機一開始的運行方向，通過Y1/Y2的接通線頭順序選擇，停止，則控制Y1/Y2斷開就行了。

完全明白
