jfni
級別: 探索解密
精華主題: 0
發帖數量: 8 個
工控威望: 107 點
下載積分: 622 分
在線時間: 3(小時)
注冊時間: 2011-04-25
最后登錄: 2012-11-23
查看jfni的 主題 / 回貼
樓主  發表于: 2011-04-25 23:11

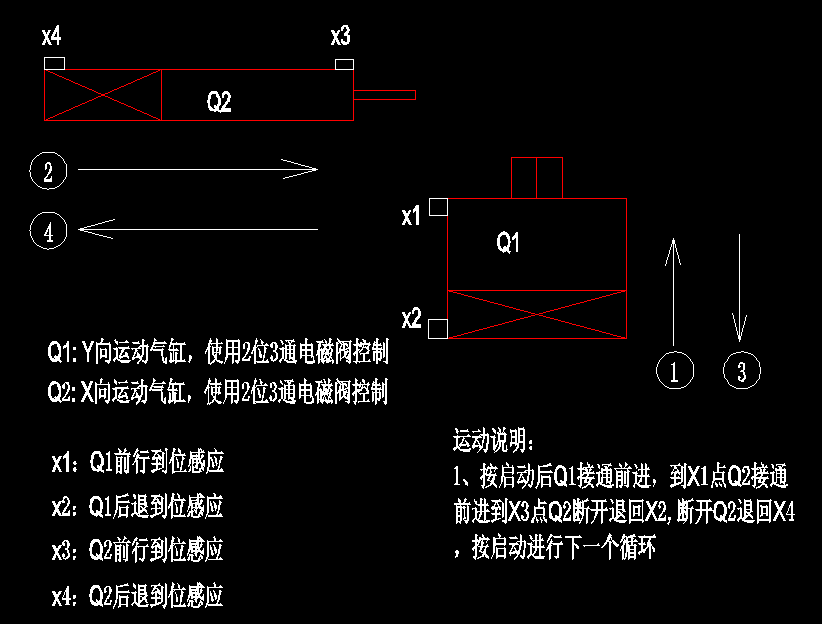

本人是個新手，想使用西門子S7-200控制氣缸運動，具體動作情況如圖，想請大家幫我畫一下順序控制圖。謝謝！

wwcwwc
級別: VIP會(huì )員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70582 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-06-06
查看wwcwwc的 主題 / 回貼
1樓  發表于: 2011-04-26 10:17
用步進指令或者直接用SET；RST指令寫。
jfni
級別: 探索解密
精華主題: 0
發帖數量: 8 個
工控威望: 107 點
下載積分: 622 分
在線時間: 3(小時)
注冊時間: 2011-04-25
最后登錄: 2012-11-23
查看jfni的 主題 / 回貼
2樓  發表于: 2011-04-26 19:48
謝謝指點，能寫的更詳細些嗎？
techo
級別: 略有小成
精華主題: 0
發帖數量: 334 個
工控威望: 409 點
下載積分: 1126 分
在線時間: 117(小時)
注冊時間: 2010-05-09
最后登錄: 2015-11-29
查看techo的 主題 / 回貼
3樓  發表于: 2011-04-27 09:46
兄弟:Q2退回何時可以到X2???????????????????????????
wwcwwc
級別: VIP會(huì )員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70582 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-06-06
查看wwcwwc的 主題 / 回貼
4樓  發表于: 2011-04-27 13:05
說明確實有誤。程序：
LD     SM0.1
R      Q0.1, 2
LD     I0.7
S      Q0.1, 1
LD     I0.1
S      Q0.2, 1
LD     I0.3
EU
R      Q0.1, 1
LD     I0.2
EU
R      Q0.2, 1
此程序是根據不同的電磁閥需要做相應的變更。
jfni
級別: 探索解密
精華主題: 0
發帖數量: 8 個
工控威望: 107 點
下載積分: 622 分
在線時間: 3(小時)
注冊時間: 2011-04-25
最后登錄: 2012-11-23
查看jfni的 主題 / 回貼
5樓  發表于: 2011-04-27 21:20
不好意思，運動說明的確寫錯了一個數字，正確的應該是：按啟動后Q1接通前進，到X1點Q2接通前進到X3點Q1斷開退回X2,斷開Q2退回X4，按啟動進行下一個循環。
