樓主  發表于: 2011-01-02 18:16
圖片：

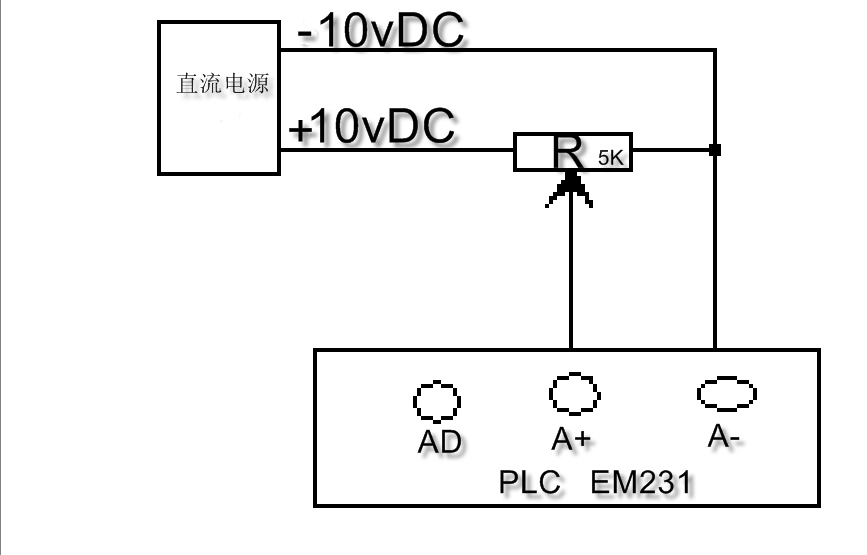

各位前輩把這兩張圖紙分開看了，其實這是同一個模塊

看到一份圖紙，使用的是西門子EM231模塊。
因為對這設備也不是很了解。所以現在我們僅僅討論模擬量輸入這塊。
該設備是個可以控制前后的游戲機的搖桿，搖桿可以控制前后（有輔助常開觸點來控制前后方向），搖桿附帶著一個
電位器電阻，平時搖桿位于電位器的中間點，利用搖桿來改變電位器的阻值。（電壓維持在0---10v之間）
請看圖紙，問：這個圖顯示的是電壓模擬量的輸入？？
感謝20樓的大哥提供的資料，確實是這樣的。我找機會(huì )測量模塊了，
[ 此帖被netliuhao在2011-09-13 22:27重新編輯 ]
netliuhao
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看netliuhao的 主題 / 回貼
1樓  發表于: 2011-01-02 18:25
請看圖紙1
netliuhao
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看netliuhao的 主題 / 回貼
2樓  發表于: 2011-01-02 20:13
嗯，既然是電流輸入，問題1：為何A+和RA端子沒有用短路線連接呢？？（我記得看plc教科書上寫的是電流輸入必須用短路線把R+和RA短接上）；
我以前用的是電流變送器，A—接電流變送器的輸出端，A+接電流變送器的正極輸出端并且和RA端   短接在一起。
問題2：電位器的末端和A—連接在一起。有何意義？？既然是電流模擬量輸入，把這電位器的這端連接線去除掉，電位器的變化也和以前一樣呀，如下圖：電位器看似屬于多余。（但設計者加入了這個多余的電阻應該不是多余的。）請問，電阻這樣接的原理？？
netliuhao
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看netliuhao的 主題 / 回貼
3樓  發表于: 2011-01-06 22:22
圖片：
期待大俠指導中。。。。
[ 此帖被netliuhao在2011-08-17 21:23重新編輯 ]
netliuhao
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看netliuhao的 主題 / 回貼
4樓  發表于: 2011-03-14 21:29

netliuhao
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看netliuhao的 主題 / 回貼
5樓  發表于: 2011-08-06 23:20
重申一下，廢話（這兩張圖，是同一個em231模塊，不是兩個單獨的模塊，）
這張圖紙是德國或者是丹麥的老外制作的，線路連接的，可能是為其他功能預留的連接方式。

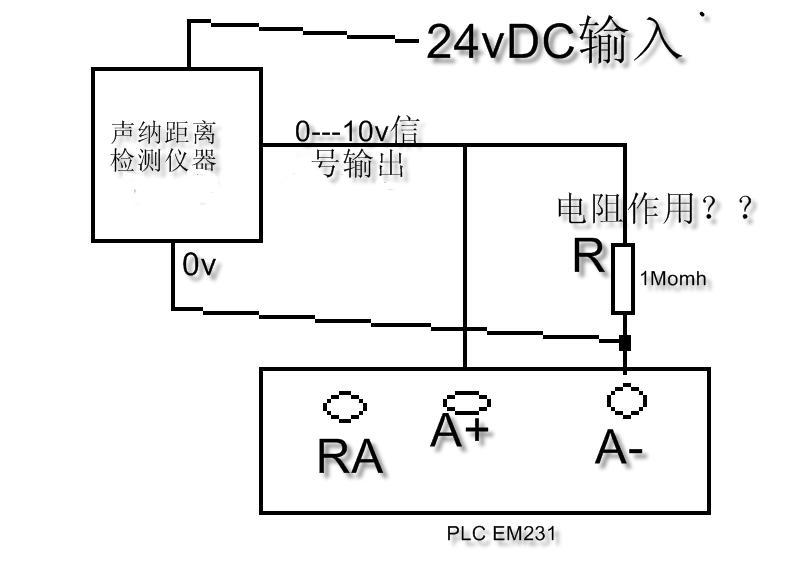

我是向各位請教，這幾個電阻的意義，，覺得這樣連接很怪異。，，，，，，，
netliuhao
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看netliuhao的 主題 / 回貼
6樓  發表于: 2011-08-11 21:58
這個圖紙，確實是德國人繪制的�；蛘呤欠▏�，因為我們那里是德文，英文圖紙，公司里也有很多的法國人，但是很多東西都是德文和英文的，估計樓上說的對，應該是德國人繪制的
netliuhao
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看netliuhao的 主題 / 回貼
7樓  發表于: 2011-08-15 21:29
樓上說的對（從電工角度分析）。這個電源，本來是個開關電源，中間有GND點，正/負10V電壓對于這個GND點來說，產生
的正負電壓。。
只不過這個中間點沒有使用，所以對于plc的EM231模塊來講，就是0---20v的電壓了。
具體為何這樣設計，我也不明白這個丹麥鬼子設計的想法
netliuhao
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看netliuhao的 主題 / 回貼
8樓  發表于: 2011-08-16 23:11
繼續發問：平常模擬量電壓的正負。指的是：電壓的正負是對GND點來講的，
    各位大俠們，你們平常使用plc模擬量電壓型的，這個正負電壓是這兩顆線線之間呢，還是plc本身有
個GND點，正負電壓plc通過比較這個GND點自己識別電壓正負呢？？
