引用

引用第11樓liuaihua99于2018-01-05 15:44發表的  :


不是頻率范圍的問題，是脈沖信號時間太短，有時識別不出。需要保持信號0.3秒（估的）就行了。

嗯，這也是個問題，也沒留意過這個信號要保持多久，只記得以前玩計數器好像拿線輕輕短接一下也是可以計數到的

以前有好多這種小治具都是像1樓這么接的，不過是AC220的，并沒有什么問題。我今天還做了個呀，都沒有問題改成2樓的也不行嗎？

其實1、2樓的圖都會(huì )出現出點競爭的問題（其中1樓的嚴重點），能否可靠工作，與所用的器件有關。

因為觸點斷開的時間與閉合的時間有時差，就以時間繼電器的常閉觸點來說，斷開的瞬間時間繼電器線圈斷電，常閉觸點馬上閉合。

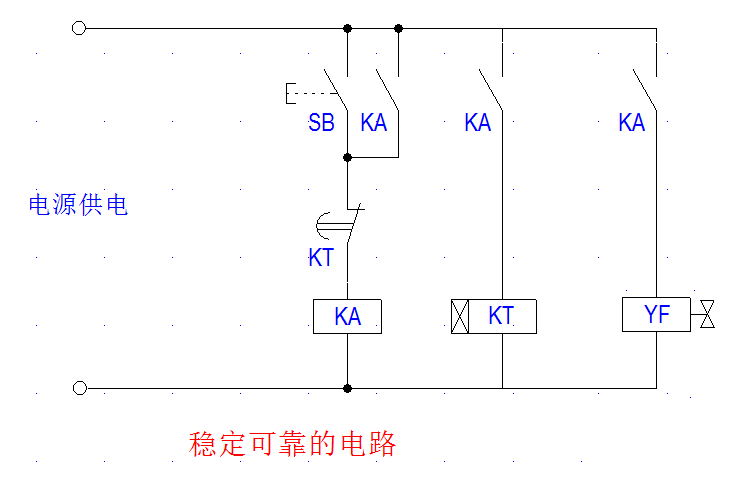

要想可靠工作，時間繼電器最好串上繼電器的常開觸點，繼電器串上時間繼電器的常閉延時觸點。目的就是保證繼電器斷開后再切斷時間繼電器的供電回路。

一定要介個電容，計數抗干擾

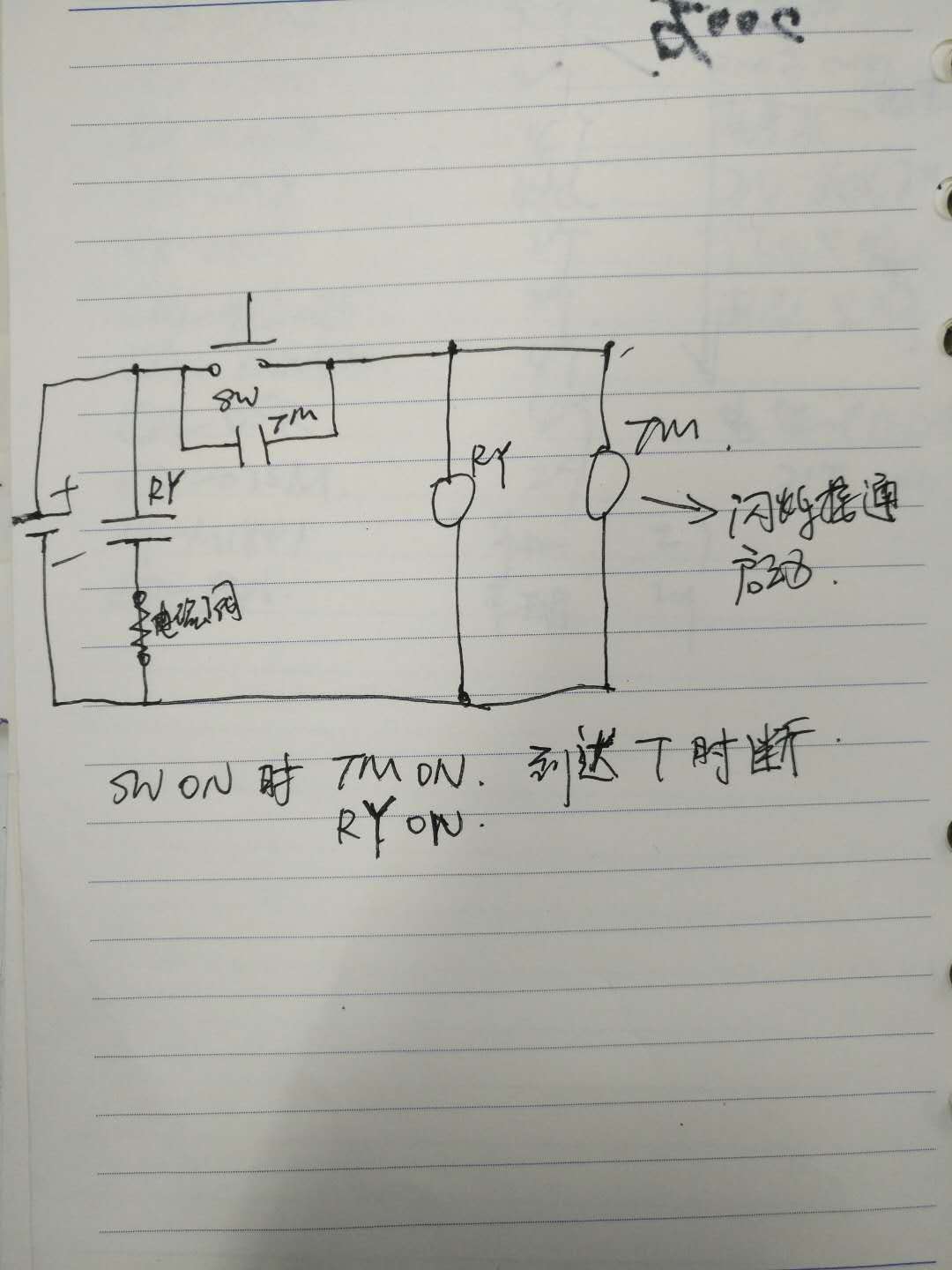

大師給我的電路圖

SW下面一般用繼電器的常開觸點。這么簡單的東西就不要拿來誤導了。只有自己動手去做。

若想節省材料和成本 穩定性是不可取的，如同正品貨比山寨貨

用斷電延時繼電器控制中間繼電器，中間繼電器帶電磁閥。

引用

引用第3樓咗臉ヅ微笑ぺ于2018-01-05 11:31發表的  :
你確定你試過？以前有好多這種小治具都是像1樓這么接的，不過是AC220的，并沒有什么問題�；蛘吣愕闹虚g繼電器機械延時太大了（如果是這樣你的中間繼電器有點假），那你可以在時間繼電器線圈并一個電容試下

他可能接到時間繼電器的常閉了吧

時間繼電器是不是應該是斷電延時的，斷電延時的話請你試一下下圖能行吧

哈哈，這個接法還是又好多種的
