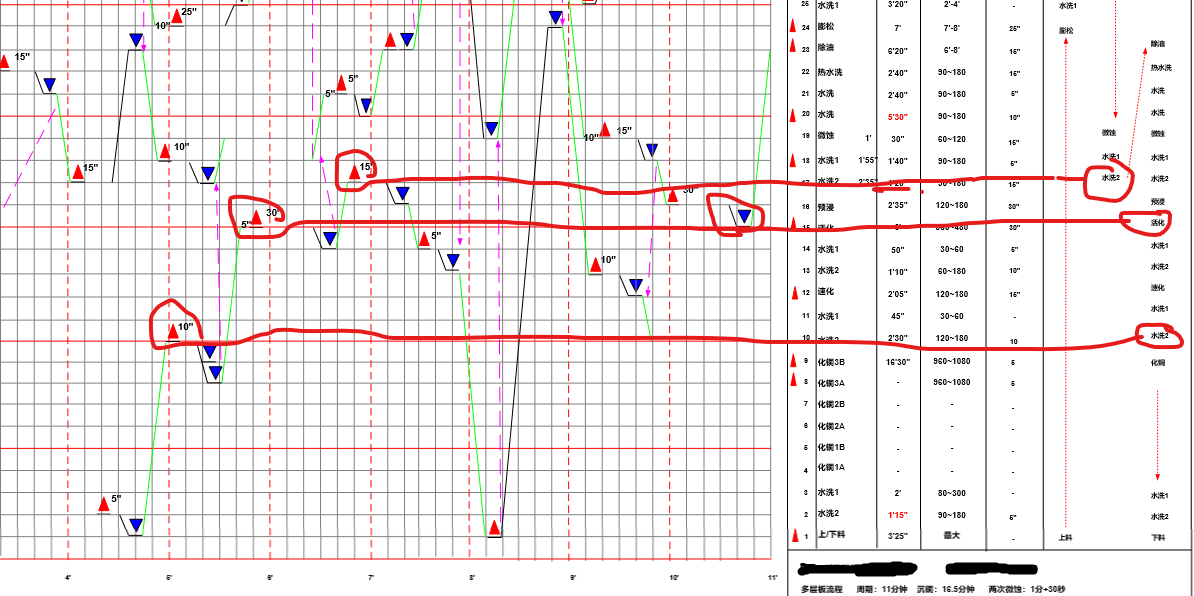

沉銅線流程圖，表格中的綠線，黑線，紫線代表什么意義？紅色，藍色箭頭又是什么？



沉銅線流程圖，表格中的綠線（進，黑線（退），紫線（互鎖代表什么意義？紅色（上升），藍色箭頭（下降）。。。猜的

沉銅線較復雜的，不要去搞它。

確實挺復雜的，光是這個流程圖就看不懂。

貌似是工序流程和時間管控圖，不知道對不，
圖中的連接線是流程的跳轉，向上箭頭是上料流程，向下是下料流程，下面的X軸1-11分是時間長短，每大格是一分鐘，一小格是10秒（因為剛好有6格），比如最下排第一個向下的藍色箭頭即表示下料時間4分40秒，
但是已經標注時間的流程，不按X軸時間運行
具體流程就是先上料（預設時間是最大，表示不可控，且此過程沒有滴水流程，見右圖指示），第二步就是澎松，時長為25分鐘（紅色箭頭）（此工序浸泡7分鐘，滴水26分鐘，生產工藝不懂），再是水洗1、水洗2，第五工序為高錳酸鉀B，最后工序為下料，工序總數如右圖沒數錯的話共32工序。
這個圖非常重要的一點是，最右邊的流程順序和左側箭頭是平行關系

行車時序圖，5樓理解基本準確，預設時間是工藝要求時間，不是不可控，是在此范圍內都允許；浸泡時間表示實際時間；紅色的2號和20號兩個水洗超時嚴重；蓬松時間是7分鐘，第一個周期的第9分鐘是進槽，第二個周期的第6分鐘出槽；此工序滴水時間是26秒，（注意單引號表示分，雙引號表示秒）另外可以看出是3部行車，起始位置分別為：10,23,28；虛線一般表示行車避讓或者說互鎖，防止行車相撞；

這個有挑戰啊，3個行車在38個槽上搬運料，不僅要控制每個槽里料的時間，還要最大化利用率，減少空的時間，3個行車之間還有交替區域要保護和互鎖，異常的處理也要考慮，不然泡久了就報廢了
最麻煩工藝要求有改動時的處理，說明這個程序動作還需要是可以改變設定的
估計要都寫成動作塊，做好互鎖保護，再按這個圖做實際產品的運行時序了
應該有現有機臺，有成熟的套路吧

太難了看不懂

以前看到過用歐姆龍plc觸摸屏做的
觸摸屏設定數據代表幾槽到幾槽 上升 下降等等代碼設好
現在不知道進步到什么程度了。

專業電鍍程序設計，可聯系18720867968 微信同號，謝謝

別搞安好了。
